SMITH製バキュームメーター取付け

2004.6.20


ロドスタの健康管理の一つとして、さらにROM-TUNEを進める上で吸気の状態の目安を知る為
として、さらに格好良さアップ(これがメインか(笑))として負圧計をロードスターに取り付けてみた。

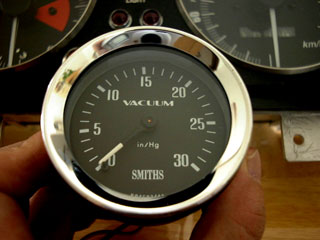

メーターは以前、某クションで安く入手した英国SMITH製である。
メッキのメーターリングがとてつもなく格好良い。見てるだけで幸せなのである(笑)

んが、写真を見てお判りだろうか?数値がなんだかおかしい。
普通は一気圧=760mmHgというのは日本人の感覚。
最近ではパスカル表示に統一されるため一気圧=1013hPa(ヘクトパスカル)
30って何よ?よーく見ると単位はなんと「in/Hg」と表記されてる。つまりinchHg。
まとめると1気圧=1013hPa=760mmHg=29.9inchHgなのである。
まるで日本人を拒むかのような挑戦的な標記が少々ムカつく(笑)
んが、大森メーターのようなカラフルなのはどうしても私のセンスにはマッチしないので
こいつを手なずけるしかないのである。

ちなみにこのページで言う一気圧というのは負圧という事で脳内変換してください。
圧力0が大気圧。負圧760mmHgは絶対圧力で-760mmHgとなります。

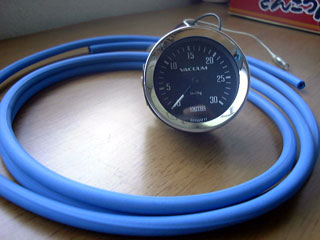

まずは、 配管用のチューブが無かったので1300円ぐらいで2mのものを新規購入。

今在庫してるプラグコードがNGKの青だったのでそれにあわせて青を購入。
ちょっと”ちゅーにんぐかー”っぽい(笑)

まずはセンターパネルのルーバーを取り外し。
この外し方は針金を使ったりウェスを通したり色々あるが私は6角レンチを使用。

ちなみに前に乗ってたNA6よりもNA8の方がかなり固い。
引っ掛ける金具のばらつきかもしれないけど。
まぁ、グリグリとオラオラと引っ張れば抜けます。

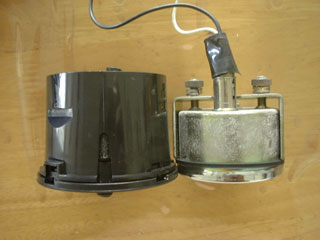

全長もピッタリ。車体側は削る必要が無いのです。

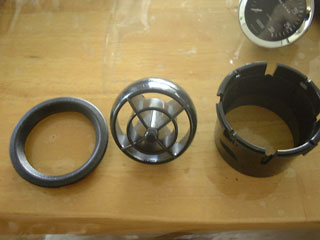

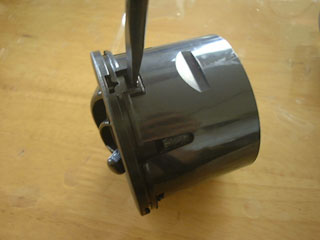

メーター本体を収めるべくルーバーを分解します。
写真のようにマイナスドライバーで"引っかかり"を押してやればキレイに分解可能。

使うのは一番左のリングと一番右のケース部分。
真ん中のフィンはいつかバキュームメータをアンインストールする時まで保管です。

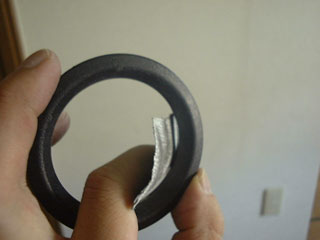

このプラスチックのリングですが、ちょこっとメーターに引っかかるので紙やすりで
内径をほんの少し削ります。

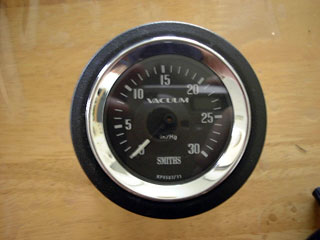

で、メーターをハメルとピッタンこ。
まるで、こうなる事を予期してたかのようなフィット感
素敵な設計ありがとう>マツダ設計者。

ところでセンターパネルを外す際、このルーバーを外すのを毎回苦労してる
方にお勧めのワザ。

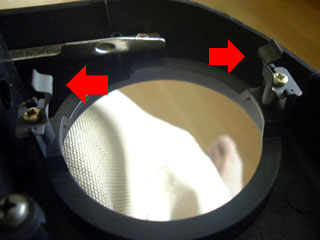

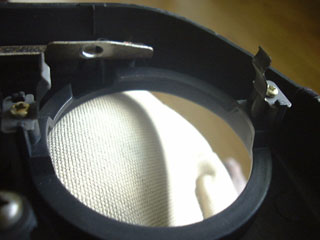

ルーバーはこの2つの金具の引っかかりで固定してるのですが、かなり鋭角に
なっていて外す時に大変力が必要です。
なので、このように・・・

ペンチで少し屈曲を拡げてやると次回から外すのが楽チンですよ。
ちなみに、この素材はかなり焼き入れされて固くなってます。
あまり力を入れすぎると金属が「パキッ」と割れるので注意する事。
ええ、私一本へし折っちゃいました(涙)

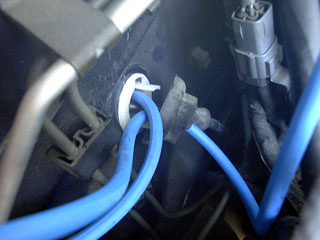

次にエンジンルームから車内への引き込みですがINマニのすぐ後ろにある
穴を使いました。

まぁ、ここじゃなくても良いんですが、ここが最短距離かな。
ハサミでブスっとした穴を開けてチューブを通してやるだけです。

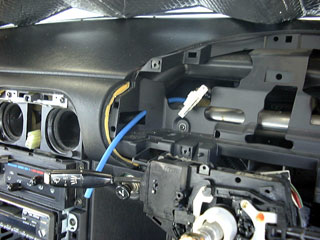

室内へはこのようなルートを通します。

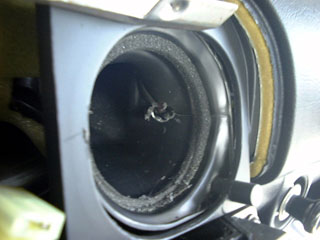

そして通風孔の横にドリルで穴を開けます。
今回はチューブと夜間照明用のハーネスも引きますので少し大きめに7mm
のドリルでンガガガーーーと穴を開けちゃいます。
結構「あー、やっちゃったなぁー」という気分になれます(笑)
こういう不可逆的な作業をやる度に毎回同じ気分になりますよねぇ。

これで配線してチューブを挿して完了。

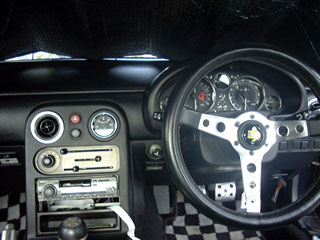

内装はブラックorシルバーに統一するのが私のロドスタのコンセプトです。
それにピッタリの雰囲気。
ブラックのフェイスとメッキのリングがピリリと引き締めて
くれます。

さて、早速エンジンをかけて見る。
アイドリング時の負圧は21inchHg=約530mmHg 。
他の人の情報を見てもリーズナブルな数値だろう。
全開にした時にはほぼ0inchHgまで落ちる。
動作的には問題ない。

それにしてもアクセルワークに反応してドラスティックに針が動くのがとても
面白い。動き的にはメーターの中で最もビンビン(笑)
わたし的にはこれだけでも入れる価値有りだ。

さてROMの解析に役に立つか?つまり空気流入量をバキュームメータで
ある程度の目安がつけれるか?という事だが、ちょっと難しいかも。

バキュームメーターで見てる数値
  =エンジンからの負圧−流入空気による楊圧

であって、決して空気の流入量を見てる訳ではない。

今後、ROMのデータを意識的に買えながら色々アクセルを変化させて
アクセル開度、負圧、空気流入マップとの関係を自分なりに見出せると
良いのだが・・・・。

とりあえず今はその機敏な動きにシビれる〜!です。
ま、それは2,3日で飽きるでしょう(笑)
