1998.6.20
1998.7.30改
B6エンジンのROMをいじくる場合、純正ECUについてるワンチップロム
を取り外し追加基板を取り付ける必要がある。

追加基板はGRID(18000円)から入手。
まずはECUからワンチップロムを取り外す。
ロムは基板に半田づけされている。これを取るのが面倒なのだ。
基板スルーホールに入り込んだ半田を取るには半田吸い取り器が必要となる。
半田吸い取りシートではかなり大変なのでキチンとした半田吸い取り器が
あった方が良い。私は真空ポンプ式の半田吸い取り器で作業した。
なので作業は順調ですすみ５分ほどで取り外しに成功した。
注意しなくてはならないのはロムの足が曲げられている為
特にそこの半田はきれいに取ってやらないと、取り外しの時に基板に
ダメージを与える事になるので、よく見て作業しよう。

次に追加基板の取り付けだが、前記の作業に比べたら遥かに簡単だ。
追加基板の方向を間違えずにセットしてあとは半田づけしていく。

半田作業に慣れてない方の為に簡単にアドヴァイスしておくと
ロムの足を半田ゴテで暖めて半田を流し込む。
決してコテで半田を溶かして流し込むのではなく、
足を半田が溶ける温度まで加熱してから半田を流し込む。
そうしないと、接触不良で不具合が発生する。

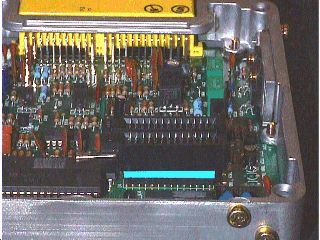

さらにROMはセッティングの時に取り外しを楽にする為に
ゼロプレッシャーソケットを取り付けた。

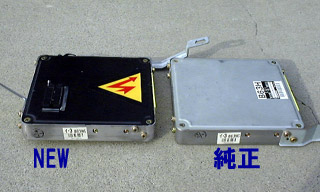

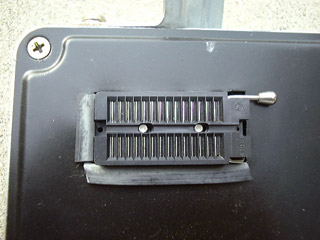

さらに、上蓋を加工してソケット部分に穴を開け簡単にROM交換出来るようにした。


そしてなんとなくステッカーを貼ってみた(笑)
